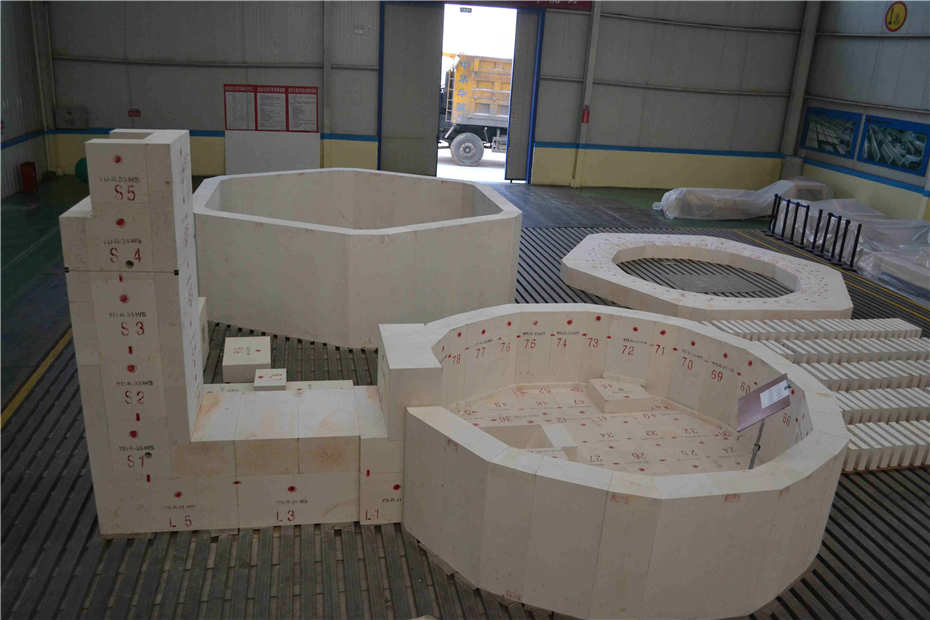

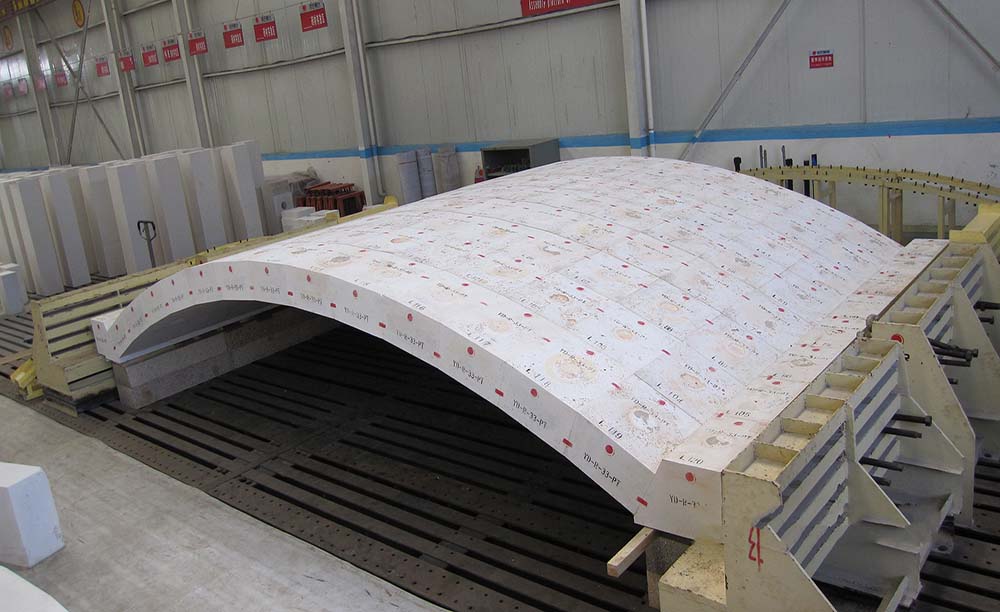

電熔α—β剛玉磚是采用高純媛燒氧化鋁以上)和少量的外加劑，配料后投人到三相電弧爐中，經(jīng)2300℃以上的高溫熔煉后澆鑄到特制的鑄型中，再進(jìn)行保溫退火后取出，取出的毛坯磚經(jīng)過精確的冷加工、預(yù)組裝、檢驗(yàn)之后成為符合客戶需求的電熔磚。

　　無縮孔產(chǎn)品是電熔α—β剛玉磚的品種之一，磚形大，多用于池壁等關(guān)鍵部位。容重是其重要的質(zhì)量指標(biāo)，容重不足則意味著產(chǎn)品不合格。在投產(chǎn)初期，因容重不足而造成的廢品率幾乎在同類產(chǎn)品的50%以下。為解決該問題我們從整體著眼，從細(xì)節(jié)入手，在鑄型設(shè)計(jì)、電爐熔融、保溫、化學(xué)成分等方面進(jìn)行了大量的試驗(yàn)，解決了該問題。

　　1、鑄型設(shè)計(jì)方式的改進(jìn)

　　通過試驗(yàn)發(fā)現(xiàn)在鑄型設(shè)計(jì)方法上有不完善之處。主要表現(xiàn)在電熔剛玉磚冷卻時(shí)沒有構(gòu)成合理的溫度梯度，導(dǎo)致產(chǎn)品內(nèi)部結(jié)晶不致密，因此采用了新的鑄型設(shè)計(jì)方式，重點(diǎn)是構(gòu)成合理的溫度梯度，使產(chǎn)品在急冷時(shí)按照順序逐層冷卻。

　　2、電爐熔融的改進(jìn)

　　熔融是電熔耐火材料的關(guān)鍵，提高熔融質(zhì)量對(duì)于提高產(chǎn)品的內(nèi)在質(zhì)量具有十分重要的作用通過參考AZS磚產(chǎn)品的熔融改進(jìn)了熔化方式，使得電爐的熔化質(zhì)量較以前得到了極大的提高，產(chǎn)品的內(nèi)在質(zhì)量明顯得到改善，根據(jù)統(tǒng)計(jì)，電爐熔化改進(jìn)后產(chǎn)品的容重提高10%以上。

　　3、保溫材料的選擇

　　由于采用保溫箱中自然退火的方式，因此保溫材料對(duì)于產(chǎn)品的冷卻速度具有重要的作用。開始采用的保溫材料的純度不夠，而且熱傳導(dǎo)率太高，在保溫過程中造成的溫差大，這對(duì)于產(chǎn)品的冷卻是致命的，不僅會(huì)造成產(chǎn)品的裂紋，而且內(nèi)部組織疏松，從而對(duì)容重產(chǎn)生不良的影響。為解決該問題，選用了從日本進(jìn)口的性能優(yōu)良的新型保溫材料，不僅使產(chǎn)品的裂紋大為減少，而且內(nèi)部組織的致密度也有了較大的改善。

　　4、化學(xué)成分的控制

　　由于電熔α—β剛玉磚的化學(xué)成分較為單一為氧化鋁和氧化鈉，氧化鈉含量的高低對(duì)產(chǎn)品中α—Al2O3和β—Al2O3含量的比率有重大的影響而α—Al2O3和β—Al2O3的比重是有差別的，因此，控制氧化鈉的含量可提高產(chǎn)品中α—Al2O3從幾相的比率而使產(chǎn)品的容重提高。

　　通過以上4個(gè)方面的改進(jìn)，終于解決了容重不足的問題，使容重不足而造成的廢品率降到了5%以下。

　　本站部分文章取材于網(wǎng)絡(luò)，如有侵權(quán)，請(qǐng)聯(lián)系我們立即刪除。

電熔磚 鋯剛玉磚 電熔鋯剛玉 電熔鋯剛玉磚 AZS 新密鋯剛玉磚 ,玻璃窯爐用耐火材料 電熔耐火材料、電熔AZS鋯剛玉磚、玻璃窯爐AZS、鄭州耐火材料、玻璃窯爐設(shè)計(jì)、鋯剛玉產(chǎn)品價(jià)格、生產(chǎn)AZS鋯剛玉、AZS電熔鋯剛玉價(jià)格、電熔窯、縱火焰窯爐、橫火焰窯爐、馬蹄焰窯爐、新密AZS
